Tērauda konstrukciju montāža uz vietas + integrēta pacelšanas būvniecības darbplūsma + galvenie apsvērumi

Ievads:Intērauda konstrukciju konstrukcija, "montāža uz zemes + smagā celtņa integrālā pacelšana" (konstrukcijas pilnīga salikšana uz zemes un pacelšana pozīcijā kā viena vienība, izmantojot smagos celtņus) ir viena no visrentablākajām, drošākajām un ar kvalitāti kontrolētākajām būvniecības metodēm, kas mūsdienās ir pieejamas.

Salīdzinot ar "liela augstuma brīvu montāžu" (detaļu salikšana pa gabalu augstu gaisā), šī metode ievērojami samazina bīstamo darbu veikšanu augstumā, samazina metināšanas defektu biežumu un efektīvi kontrolē konstrukcijas deformācijas. Tomēr tam ir nepieciešama stingra zemes sagatavošanas vieta, augstas precizitātes montāžas džiga iestatīšana, stingri pacelšanas inženierijas aprēķini un nevainojama signalizācija un vadība uz vietas.

Tālāk ir sniegta visaptveroša un standartizēta tehniskā rokasgrāmatauz vietas esošā tērauda konstrukcijamontāža un iebūvēta pacelšana — strukturēta ar skaidrām darbplūsmām un praktiskām, vienkāršām tehniskajām prasībām, lai būtu viegli uzziņu.

I. Konstrukcijas metodes pamatpārskats

Celtniecības darbplūsmas loģika: Tērauda detaļu rūpnīcas izgatavošana pa sekcijām → Uz vietas zemējuma montāža uz džigiem → Metināšanas korekcija, metināšanas pārbaude (NDT) un krāsas pielāgošana → Viengabala integrāla pacelšana pozīcijā → Stiprināšana un konstrukcijas izlīdzināšana.

Galvenās priekšrocības

• Darbs uz zemes: primārās darbības tiek veiktas uz zemes, ievērojami samazinot kritienu risku un briesmas augstkalnē.

• Kontrolējama kvalitāte: montāža, metināšana un izlīdzināšana notiek stabilā, pieejamā zemes vidē, nodrošinot izcilu precizitāti un konstrukcijas kvalitāti.

• Augsta būvniecības efektivitāte: metināšana un skrūvēšana lielā augstumā tiek samazināta līdz minimumam, ievērojami paātrinot būvniecības gaitu.

Ierobežojumi

• Nepieciešams liels montāžas laukums: montāžai uz vietas ir nepieciešama plaša, līdzena un labi sablīvēta zemes platība.

• Smagais aprīkojums un stingras pārbaudes: nepieciešami lielas tonnāžas celšanas celtņi un stingri inženiertehniskie aprēķini celšanas apstākļiem un augsnes nestspējai.

Piemērojamie scenāriji

Tērauda konstrukciju konstrukcija atklātā vietā, piemēram, liela laiduma tērauda kopnes, jumta tērauda moduļi, daudzlaidumu tērauda rāmji un lieljaudas celtņu siju bloki.

II. Pilnīga standartizēta būvniecības darbplūsma

Standarta procesa plūsma: Būvniecības sagatavošana → Vietnes izlīdzināšana un blīvēšana → Montāžas mehānisma iestatīšana un pieņemšana → Komponentu saņemšana un atkārtota pārbaude → Zemējuma montāža → Metināšanas darbi → Metināšanas pārbaude (NDT) un pretkorozijas krāsas pielāgošana → Pacelšanas cilpas un ievilkšanas integrācijas pārbaude → iestatīšana → Precīza pielāgošana un pagaidu nostiprināšana → Režģa asu un pacēluma atkārtota pārbaude → Pastāvīgs savienojums un stiprinājumi → Takelāžas noņemšana → Projekta pieņemšana → Montāžas džiga demontāža

1. Agrīnās stadijas būvniecības sagatavošana (viskritiskākais posms)

Ja sākotnējā sagatavošana nav pietiekama, montāžas un celšanas laikā var viegli rasties tādas problēmas kā konstrukcijas deformācija, apgāšanās vai izmēru kļūdas. Stingri koncentrējieties uz šiem 4 pamatuzdevumiem:

• Vispirms plānojiet: sagatavojiet īpašu pacelšanas shēmu. Augsta riska, īpaši kritiskām operācijām ekspertu pārbaude un oficiāla apstiprināšana ir obligāta. Pabeigt detalizētus inženiertehniskos aprēķinus par celtņa darbības apstākļiem, elementu spriegumu, zemes nestspēju un pacelšanas punkta slodzēm.

• Materiālu un dokumentu pārbaude: pārbaudiet rūpnīcas atbilstības sertifikātus, dzirnavu pārbaudes ziņojumus (MTR), rūpnīcas nesagraujošās pārbaudes (NDT) ierakstus un izmēru pārbaudes lapas. Stingri novērsiet neatbilstošu sastāvdaļu iekļūšanu darba vietā.

• Vietnes izkārtojuma plānošana: skaidri norādiet atsevišķas zonas komponentu uzglabāšanai, zemes montāžas darbiem un celtņa gājiena/atbalsta novietošanai. Mīkstiem augsnes pamatiem izrakt un aizstāt ar cietu aizbērumu, iepriekš noblīvēt un nobruģēt/sacietināt zemi.

• Personāla drošības instruktāža: metinātājiem, celtņu operatoriem, signalizētājiem un uzstādītājiem ir jābūt derīgiem kvalifikācijas sertifikātiem. Veiciet rūpīgas drošības un tehniskās instruktāžas visiem darbiniekiem, precizējot individuālos pienākumus un drošības aizliegumus.

2. Montāžas džiga iestatīšana un pieņemšana

Montāžas džiga (zemes atbalsta rāmis) ir būtiska montāžas precizitātei. Ikdienas montāža vai standartiem neatbilstoši, improvizēti karkasi ir stingri aizliegti!

• Izmantojiet standarta konstrukciju tēraudu: izgatavojiet džigas, izmantojot valsts standarta tērauda sekcijas, lai nodrošinātu atbilstošu stingrību un stabilitāti, novēršot grunts nosēšanos, konstrukcijas novirzi vai kratīšanu pēc iekraušanas.

• Precīza iestatīšana un pozicionēšana: precīzi izkārtojiet vadlīnijas; stingri kontrolējiet režģa asis, augstumu un līmeni. Liela laiduma komponentiem saskaņā ar konstrukcijas specifikācijām iebūvējiet priekšizliekumu (tīša augšupvērsta līkne), lai novērstu turpmāku noslīdēšanu ekspluatācijas slodzēs.

• Speciāla pārbaude un izrakstīšanās: pēc džiga iestatīšanas ir jāveic specializēta pārbaude. Ierakstiet un arhivējiet visus izmēru, augstuma un līdzenuma mērījumus. Džigu var izmantot tikai pēc oficiālas izrakstīšanās

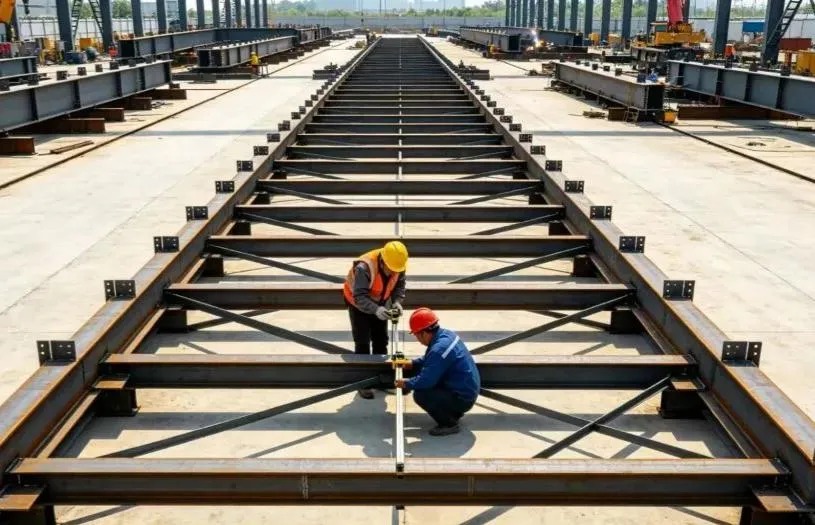

3. Komponentu piegāde un zemējuma montāža

Zemes montāža ir galvenais process vispārējās konstrukcijas kvalitātes kontrolei. Precīza kontrole ir būtiska:

• Ienākošā komponenta pārbaude: pārbaudiet katru komponentu pēc ierašanās, lai noskaidrotu tā izskatu, transportēšanas deformāciju, aizsargpārklājumus un skrūvju caurumu izlīdzināšanu. Pirms montāžas iztaisnojiet un izlabojiet visas nelielas deformācijas.

• Jig pozicionēšana un regulēšana: pēc komponentu novietošanas uz džiga izmantojiet hidrauliskos domkratus un vadu kabeļus, lai precīzi noregulētu un stingri kontrolētu platumu, asu līnijas, pacēlumu, sakņu atstarpi (locītavas pielāgošanas spraugu) un vertikālo izlīdzināšanu.

• Sertificētu metinātāju veiktā vītņmetināšana: sertificētiem metinātājiem ir jāveic vītņmetināšana (pagaidu noturošās šuves). Līmmetinājuma garumam un šķautnes izmēram jāatbilst tehniskajiem standartiem, novēršot porainību, plaisas un citus metināšanas defektus.

• Simetriskā metināšana un spriedzes samazināšana: formālai metināšanai ir stingri jāievēro “simetriskas metināšanas” un “atgriezeniskās metināšanas” (metināšana īsos mainīgos segmentos) principiem, lai vienmērīgi atbrīvotu termisko spriegumu un samazinātu deformāciju. Biezām tērauda plāksnēm stingri ieviesiet priekšsildīšanas un starpplūsmas temperatūras kontroli.

• Pēc montāžas pārbaude: kad montāža ir pabeigta, rūpīgi atkārtoti izmēriet kopējos izmērus, izliekuma vērtības un sānu taisnumu, lai garantētu pilnīgu atbilstību inženiertehniskajiem kodiem un projekta rasējumiem.

4. Metināšanas pārbaude un pretkorozijas krāsas pielāgošana

• Nesagraujošā pārbaude (NDT): veiciet ultraskaņas testēšanu (UT) vai radiogrāfisko testēšanu (RT) atbilstoši konstrukcijas specifikācijām. Jebkurš neatbilstošs metinājums ir pilnībā jāizrauj, jāatmetina un atkārtoti jāpārbauda, ​​līdz tas ir 100% kvalificēts.

• Metināto šuvju tīrīšana un pārkrāsošana: izlīdziniet metinātos savienojumus, notīriet rūsu, izdedžus un šļakatas, kā arī nekavējoties uzklājiet atbilstošu pretkorozijas grunti un virskārtu, lai nodrošinātu nepārtrauktu un neskartu aizsargpārklājuma sistēmu.

• Virsmas aizsardzība: aizsargājiet augstas stiprības skrūvju berzes saskares virsmas, skrūvju caurumus un gatavos krāsas slāņus no metināšanas šļakatām, tauku/eļļas piesārņojuma un mehāniskām skrāpējumiem.

5. Pacelšanas punkti un takelāžas izvēle

Pacelšanas drošības pamatnoteikums: Nekad nemainiet pacelšanas punktus bez atļaujas, nekad nesajauciet nesaskaņotu takelāžu un nekad nepakļaujiet sastāvdaļas neatbilstošiem spēkiem.

• Izmantojiet izstrādātas pacelšanas uzgales: vienmēr izmantojiet iepriekš izstrādātas, rūpnīcā izstrādātas pacelšanas uzgas (spilvena cilpas). Neapstiprināta uz vietas metināšana vai caurumu urbšana pagaidu pacelšanas punktos ir stingri aizliegta. Visām pacelšanas uzgaļu metinātajām šuvēm ir jāveic 100% NDT pārbaude.

• Taglāžas kapacitātes aprēķins: atlasiet tērauda stiepļu troses, važas un pacelšanas stropes, stingri pamatojoties uz aprēķinātajām slodzēm, iekļaujot dinamiskās slodzes drošības koeficientus. Pārslodze ir stingri aizliegta.

• Stūra aizsargi: uzstādiet stūra aizsargus (mīkstinātājus/malu aizsargus) visos asajos tērauda elementu stūros un malās, lai novērstu stiepļu trošu pārgriešanu vai bojājumus.

• Pagaidu pastiprināšana: strukturāli slaidām vai plānsienu daļām (piemēram, garām kopnēm) pievienojiet pagaidu stiprinājuma statņus/elementus, lai novērstu sagriešanos, izliekšanos vai lokālu deformāciju pacelšanas laikā.

6. Izmēģinājuma pacelšanas tests (nekad nedrīkst izlaist)

Izmēģinājuma pacēlājs ir pēdējā aizsardzības barjera pret pacelšanas negadījumiem.

• Pacelšana un virzīšana: vienmērīgi paceliet komponentu 200–300 mm attālumā no montāžas džiga un turiet to pakārtu gaisā 5–10 minūtes.

• Visaptveroša pārbaude: rūpīgi pārbaudiet: slodzes apstākļi celšanas punktos, takelāžas deformācija, vispārējā un vietējā elementa novirze, celtņa stabilitāte, zemes nosēšanās zem balstiem un jebkādi traucējumi vai aizķeršanās džigā.

• Tūlītēja nolaišana anomālijas gadījumā: ja tiek novērots neparasts troksnis, strukturāli kropļojumi vai pārmērīga nosēšanās uz zemes, nekavējoties nolaidiet komponentu atpakaļ uz džiga. Oficiālu pacelšanu var turpināt tikai pēc tam, kad ir apstiprinātas koriģējošās darbības.

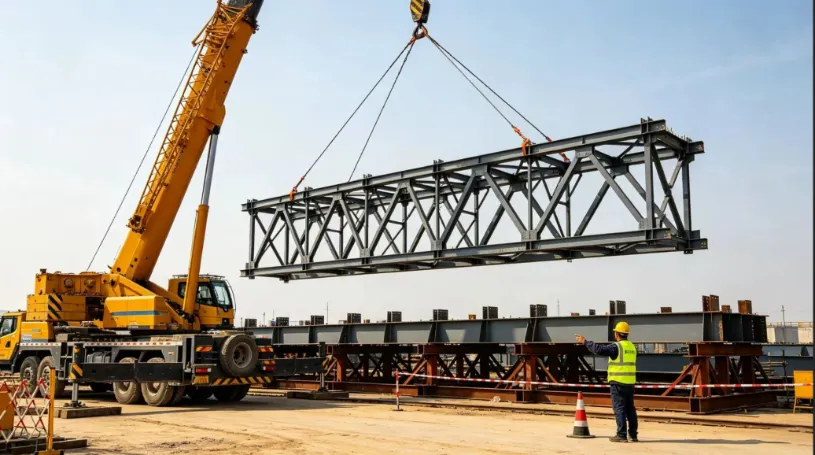

7. Pilnas montāžas pacelšana, pozicionēšana un pagaidu nostiprināšana

• Vienota vienas personas signalizācija: darbības jāvada vienam ieceltam signalizācijas komandierim, izmantojot standartizētus rokas signālus un balss komandas. Vairāku personu signalizācija un haotiskas darbības ir stingri aizliegtas.

• Vienmērīgas celtņa kustības: pacelšanai, pagriešanai (šūpošanai) un spārnēšanai (stieņu izlicei) jābūt vienmērīgai un lēnai. Izvairieties no pēkšņām apstāšanās, asiem pagriezieniem vai triecienslodzes. Sauszemes apkalpei ir jāizmanto atsaites (vadošās virves), lai stabilizētu sastāvdaļas orientāciju un novērstu sadursmi ar esošajām konstrukcijām.

• Pozicionēšana un tūlītējs pagaidu atbalsts: kad tas ir novietots uz pastāvīgajiem balstiem, precīzi noregulējiet režģa asis, pacēlumu un vertikālo slīpumu. Nekavējoties uzstādiet pagaidu atbalsta statņus un pievelciet kabeļus.

• Pamata drošības sarkanā līnija: nekad neatlaidiet celtņa āķi, līdztērauda konstrukcijaveido stabilu, pašnesošu strukturālo sistēmu.

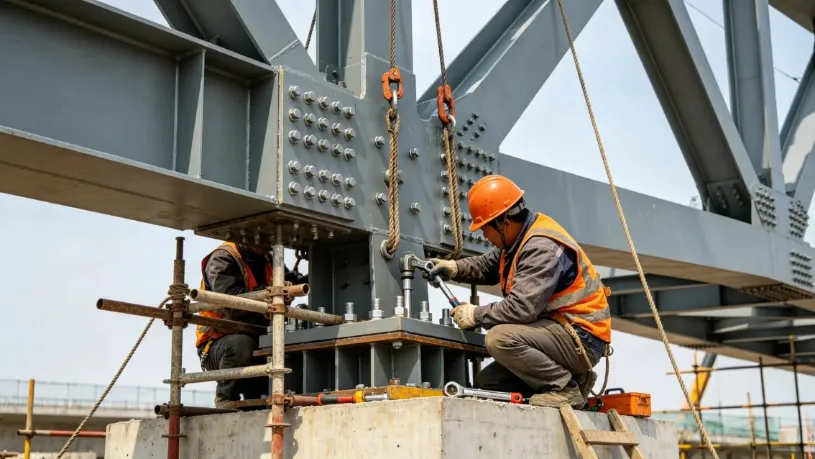

8. Pastāvīgais pieslēgums un apdares darbi

• Vispirms augstas stiprības skrūvju pieskrūvēšana: dodiet priekšroku augstas stiprības skrūvju stiprināšanai. Stingri ievērojiet divpakāpju pievilkšanas secību: "Sākotnējā pievilkšana → Galīgā pievilkšana ar griezes momentu". Pēc galīgās pievilkšanas skaidri atzīmējiet katru skrūvi, lai novērstu skrūvju izlaišanu, vaļīgumu vai pārmērīgu pievilkšanu.

• Savienojuma metināšana uz vietas: uz vietas veiciet sadurmetināšanas un salaiduma šuves vairākkārtējos slāņos un nekavējoties pēc pabeigšanas veiciet nesagraujošo pārbaudi (NDT).

• Kopējais struktūras atkārtots mērījums: atkārtoti izmēriet visus kopējos izmērus, pacēlumus un novirzes vērtības. Kad tas ir sertificēts kā atbilstošs, droši demontējiet pacelšanas mehānismu, pagaidu balstus un zemes montāžas džigi.

• Pārklājuma remonts un nodošana: lai pabeigtu gatavo uzstādīšanu, skartajās zonās pielabojiet visus bojātos pretkorozijas un ugunsdrošos pārklājumus.

III. Kritiski piesardzības pasākumi uz vietas (galvenās nepilnības, no kurām jāizvairās)

1. Montāžas kvalitātes kontroles punkti

• Ciets džiga pamats: zemei ​​zem montāžas džiga jābūt stingrai, sablīvētai un līdzenai. Montāžas darbi ir stingri aizliegti uz mīkstas augsnes vai ūdeņainas zemes lietainā laikā, lai novērstu nevienmērīgu nosēšanos.

• Stingra priekšizliekuma kontrole: precīzi iestatiet priekšizliekumu (tīša augšupejoša līkne) liela laiduma elementiem atbilstoši projektētajām vērtībām. Vēlreiz pārbaudiet mērījumus pirms un pēc montāžas, lai pēc uzstādīšanas novērstu noslīdēšanu uz leju.

• Smagi laikapstākļu metināšanas ierobežojumi: nekavējoties pārtrauciet metināšanu brīvā dabā spēcīga vēja, lietus, sniega vai zemas temperatūras laikā. Pirms metināšanas atsākšanas nodrošiniet, lai mitrās tērauda virsmas būtu rūpīgi nožāvētas ar silddegļiem.

• Aizsargājiet augstas stiprības skrūvju berzes virsmas: stingri aizsargājiet skrūvju kontakta berzes virsmas. Slīpēšana, eļļas piesārņojums vai metināšanas šļakatu apdegumi ir stingri aizliegti, nodrošinot, ka slīdēšanas koeficients atbilst inženiertehniskajiem standartiem.

2. Obligātās pacelšanas drošības sarkanās līnijas

• Laikapstākļu aizliegumi: pacelšana ir stingri aizliegta stipra vēja 6. spēka un augstāka (vēja ātrums ≥ 10,8 m/s), blīvas miglas, stipra lietus laikā vai tad, ja nakts apgaismojums nav pietiekams.

• Celtņa balsta balsts: celtņa balstiem jābūt pilnībā atbalstītiem ar biezām tērauda slodzes sadales plāksnēm uz cietas, pārbaudītas zemes, lai novērstu celtņa apgāšanos vai balstu izduršanu.

• Stingra drošības izslēgšanas zona: izveidojiet stingru barjeru un skaidru izslēgšanas zonu celtņa darba rādiusā. Nepilnvarotiem darbiniekiem ir stingri aizliegts ieiet, iziet cauri vai uzturēties zonā.

• Tagalas pārbaude pirms maiņas: pirms katras darba maiņas pārbaudiet visu pacelšanas aprīkojumu, takelāžas aparatūru un troses. Nekavējoties nomainiet, ja plīsuši stieples pavedieni, pārmērīgs nodilums vai saliekumi/deformācijas pārsniedz pieļaujamās robežas.

3. Kopējie riski un preventīvie pasākumi

• Pārmērīga komponentu deformācija: iepriekš iestatīta konstrukcijas izliekums, pievienojiet pagaidu stiegrojuma statņus, ievērojiet simetriskas metināšanas secības un veiciet pilnas pacelšanas stāvokļa slodzes pārbaudes.

• Pacelšanas cilpas plīsuma kļūme: veiciet specializētu celšanas izciļņu konstrukcijas projektu, nodrošiniet metināšanu ar pilnīgu caurlaidību ar 100% NDT pārbaudi un stingri aizliedziet neapstiprinātus pagaidu pacelšanas punktus.

• Celtņa nosēšanās uz zemes vai apgāšanās: iepriekš pārbaudiet un nocietiniet zemi, novietojiet smagas tērauda plāksnes zem balstiem un uzraugiet zemes nosēšanos izmēģinājuma pacelšanas laikā.

• Struktūras nestabilitāte pēc novietošanas: nekavējoties uzstādiet troses un pagaidu atbalsta statņus, stingri ievērojot principu: "Nekad neatlaidiet celtņa āķi, pirms konstrukcija nav nostiprināta."

• Nestandarta augstas stiprības skrūves: stingri aizsargājiet berzes kontaktvirsmas, veiciet standartizētas pievilkšanas procedūras ar griezes momentu un pārbaudiet un marķējiet katru atsevišķu skrūvi pēc pabeigšanas.

IV. Kopsavilkums

Galvenā vadības loģikatērauda konstrukciju montāža uz vietasun integrālo pacelšanu var apkopot šādi: precīza zemes montāža, stingra džiga kontrole, stingrs pacelšanas aprēķins, vienmērīga un vienmērīga pacelšana un nekad neatlaižot āķi pirms nostiprināšanas.

Stingri pārvaldot četrus kritiskos pīlārus — džiga kvalitāti, metināšanas deformāciju, pacelšanas slodzes apstākļus un pagaidu konstrukcijas stabilitāti — var novērst visbiežāk sastopamos būvniecības defektus un drošības negadījumus, nodrošinot drošu, uzticamu un efektīvu risinājumu liela laiduma tērauda konstrukciju projektēšanai.
