Kādi ir veidi, kā panākt gaisa cirkulāciju? Kā izvēlēties ventilācijas sistēmas tērauda konstrukciju darbnīcām

Intērauda konstrukciju darbnīcu ēkas, liela nozīme ir ventilācijas sistēmu izvēlei. Darbinot iekārtas darbnīcās, rodas liels daudzums siltuma, ūdens tvaiku un kaitīgo gāzu, kas pasliktinās darba vidi, darbinieku drošību un ražošanas efektivitāti. Šis izdevums iepazīstinās ar to, kā realizēt efektīvu gaisa cirkulāciju un kā izvēlēties pareizas ventilācijas sistēmas.

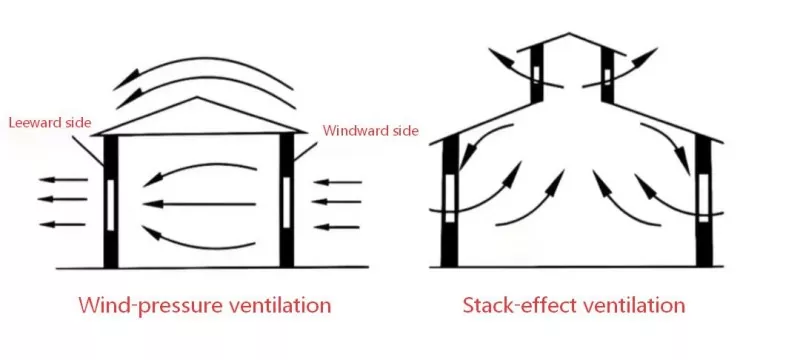

Tērauda konstrukciju darbnīcām ventilācijas risinājumus var iedalīt divās kategorijās: dabiskā ventilācija un mehāniskā ventilācija. Dabiskā ventilācija ievelk svaigu gaisu caur zema līmeņa gaisa ieplūdes atverēm, izmantojot skursteņa efektu, vai virza horizontālu gaisa plūsmu, izmantojot vēja spiediena efektu. Tam nav nepieciešama elektrība, un to plaši izmanto. Tās galvenās formas ir ventilācijas monitora jumts (ventilācijas virsgaismas logs), sfēriskie ventilatori (vēja vadītie jumta ventilatori) un sānu sienas ventilācijas logi.

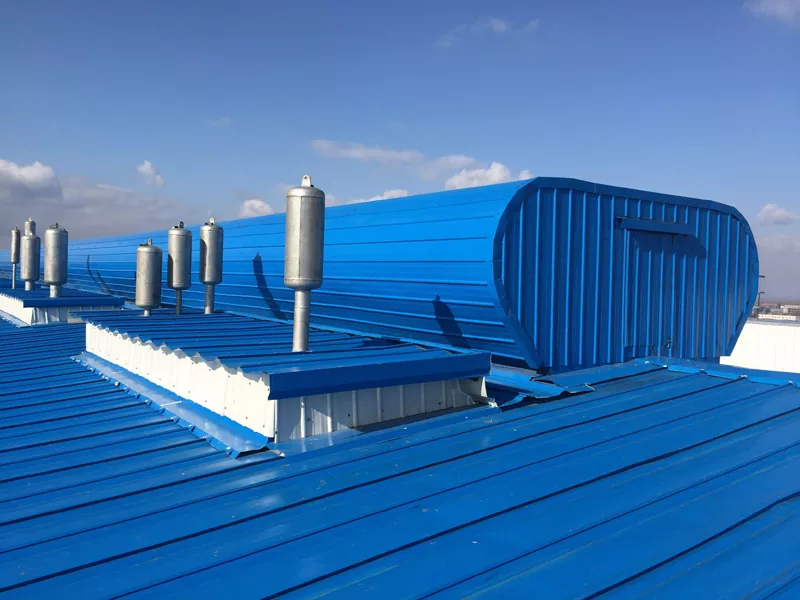

Ventilācijas monitoru jumti (ventilācijas jumta logi)

Ventilācijas monitoru jumti (ventilācijas jumta logi) ir visbiežāk izmantotais jumtu ventilācijas aprīkojums liela mēroga tērauda konstrukciju darbnīcām. Tie galvenokārt sastāv no tērauda konstrukciju rāmjiem, profilētām krāsainām tērauda loksnēm / FRP dienasgaismas paneļiem un uzstādīti uz jumta korēm vai nogāzēm. Realizējot gaisa apmaiņu ar skursteņa efektu un vēja spiediena efektu, tiem ir vienkārša struktūra, nav enerģijas patēriņa, ir pieejama dienas apgaismojuma funkcija un ilgs kalpošanas laiks. Tikmēr ventilācijas monitoru jumti galvenokārt tiek iedalīti racionalizētajā (izliektajā formā) un plānā tipa. Pirmais ir piemērots liela laiduma darbnīcām ar augstu temperatūru un augstu mitruma līmeni, bet otrais attiecas uz scenārijiem ar ēkas augstuma ierobežojumiem vai zemu jumta nestspēju. Ventilācijas jumta logus var iedalīt arī atvērtā tipa un darbināmā-aizveramā tipa. Atvērtajam tipam ir netraucēta caurbraukšana un liels ventilācijas tilpums, tomēr vāja lietusizturība. Darbināms aizvēršanas veids ir aprīkots ar elektriskiem amortizatoriem ventilācijas jaudas regulēšanai, piemērots siltumizolācijas zonām aukstajos reģionos ziemas laikā.

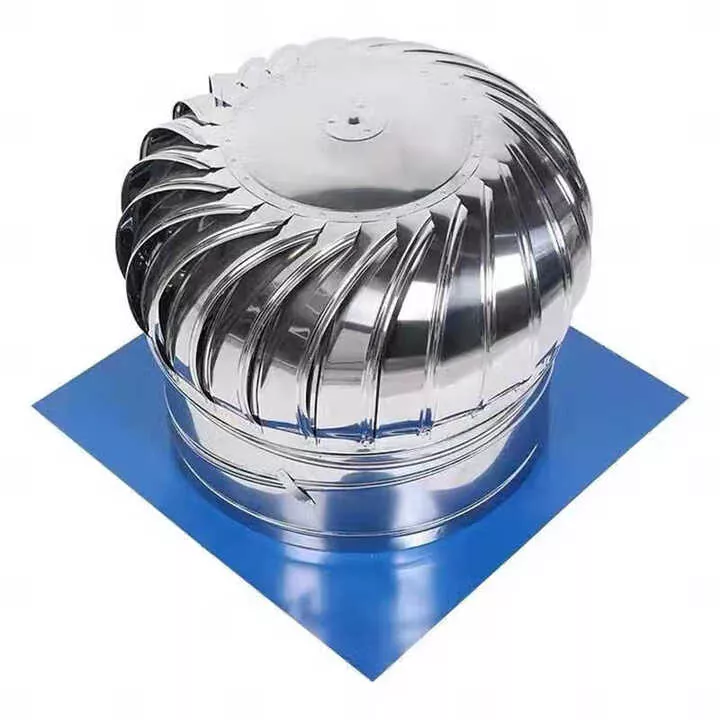

Sfērisks ventilators (vēja virzīts jumta ventilators)

Sfēriskie ventilatori (vēja vadīti jumta ventilatori) ir izplatītas maza izmēra jumta ventilācijas ierīces. Tie galvenokārt sastāv no nerūsējošā tērauda turbīnu galvām, regulējamām cauruļu sekcijām un ūdensnecaurlaidīgām pamatplāksnēm ar ierobežotu ventilācijas efektivitāti.

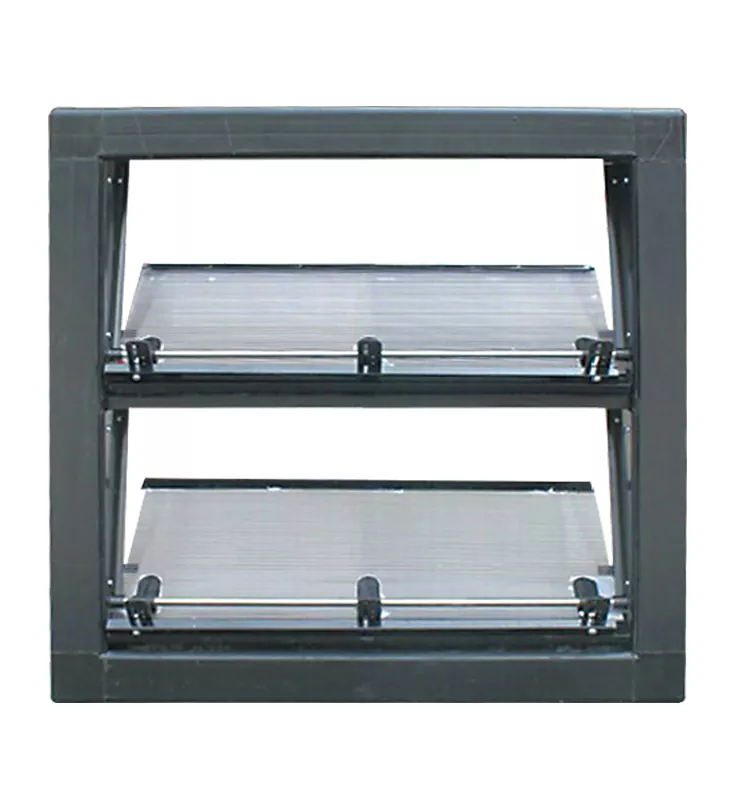

Sānu sienas ventilācijas logs

Sānu sienas ventilācijas logi ir ventilācijas atveres, kas novietotas uz tērauda kolonnām. Virs logiem ir uzstādītas konsoles sijas un loksnes, lai aizsargātu lietus un novadītu. To galvenās priekšrocības ir augsta elastība, pieejamā dienas apgaismojuma funkcija un liela apjoma gaisa apmaiņa. Gaisa ieplūdes atveru augstuma konstrukcija ir ļoti svarīga, un dažādiem gadalaikiem ir jāņem vērā dažādi augstumi.

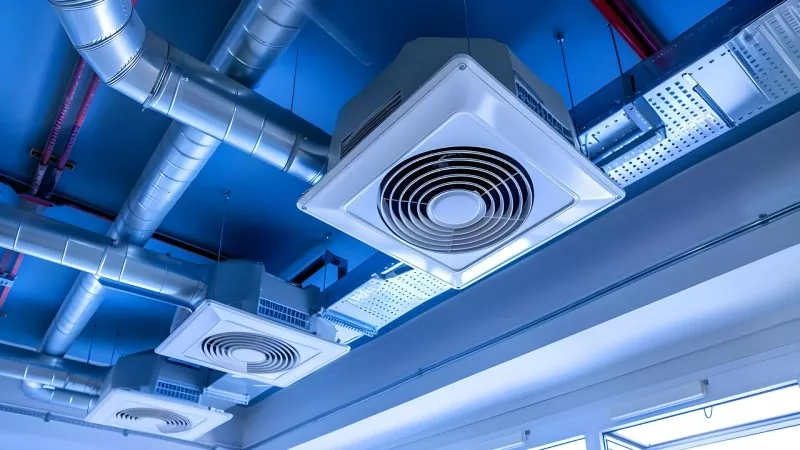

Mehāniskā ventilācija attiecas uz piespiedu gaisa apmaiņu, ko darbina mehāniskas iekārtas, kuras var uzstādīt jebkurā pozīcijā aktīvai gaisa izplūdei un gaisa padevei. Mehāniskās ventilācijas iekārtas parasti izmanto, ja dabiskā ventilācija ir nepietiekama, galvenokārt ietverot iztvaikošanas gaisa dzesētājus, liela diametra rūpnieciskos griestu ventilatorus, negatīvā spiediena ventilatorus, centrbēdzes ventilatorus un aksiālās plūsmas ventilatorus.

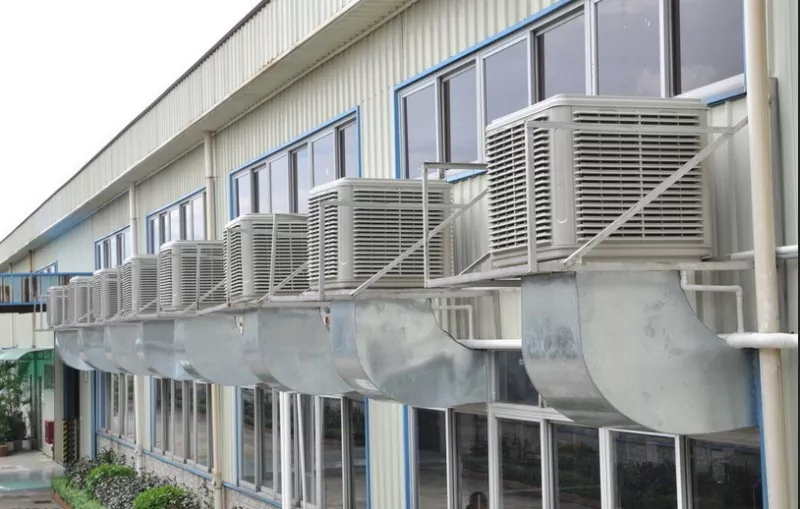

Iztvaikošanas gaisa dzesētājs

Iztvaikošanas gaisa dzesētāji realizē dzesēšanu, izmantojot ūdens iztvaikošanas siltuma absorbcijas principu, un ir piemēroti lielas platības darbnīcu vispārējai dzesēšanai.

Liela diametra industriālais griestu ventilators

Liela diametra industriālie griestu ventilatori sajauc karsto un auksto gaisu starp augšējo un apakšējo slāni, izmantojot milzīgas ventilatora lāpstiņas, samazinot temperatūras starpību, lai atrisinātu temperatūras stratifikācijas problēmu tērauda konstrukciju darbnīcās.

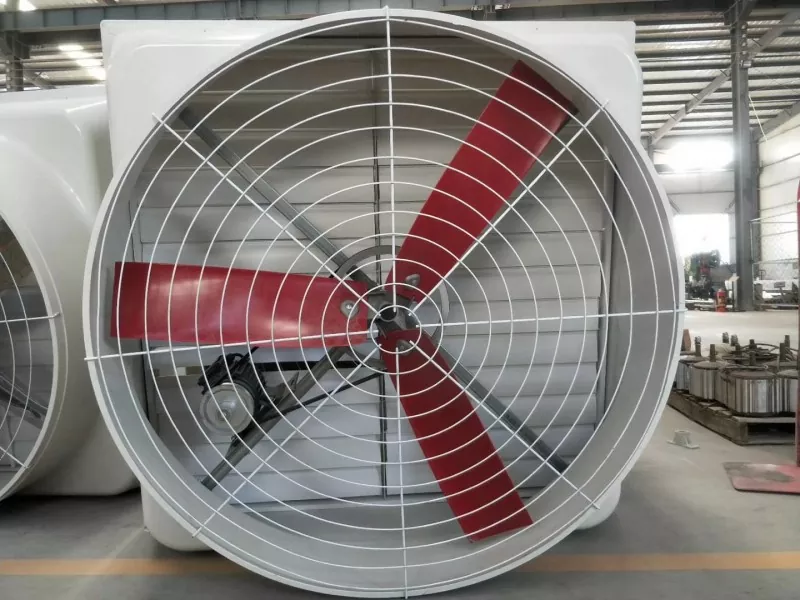

Negatīvā spiediena ventilators

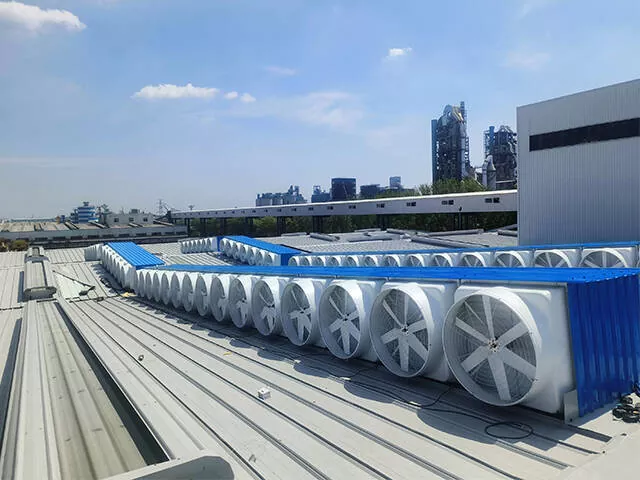

Negatīvā spiediena ventilatori ir ierīces, kas uzstādītas vienā darbnīcu pusē. Tie liek izplūdes gaisam izveidot negatīva spiediena zonu telpās, kas veicina dabisku āra gaisa pieplūdi. To galvenās priekšrocības ietver rūpīgu gaisa apmaiņu, zemu sākotnējo ieguldījumu un zemu ekspluatācijas enerģijas patēriņu.

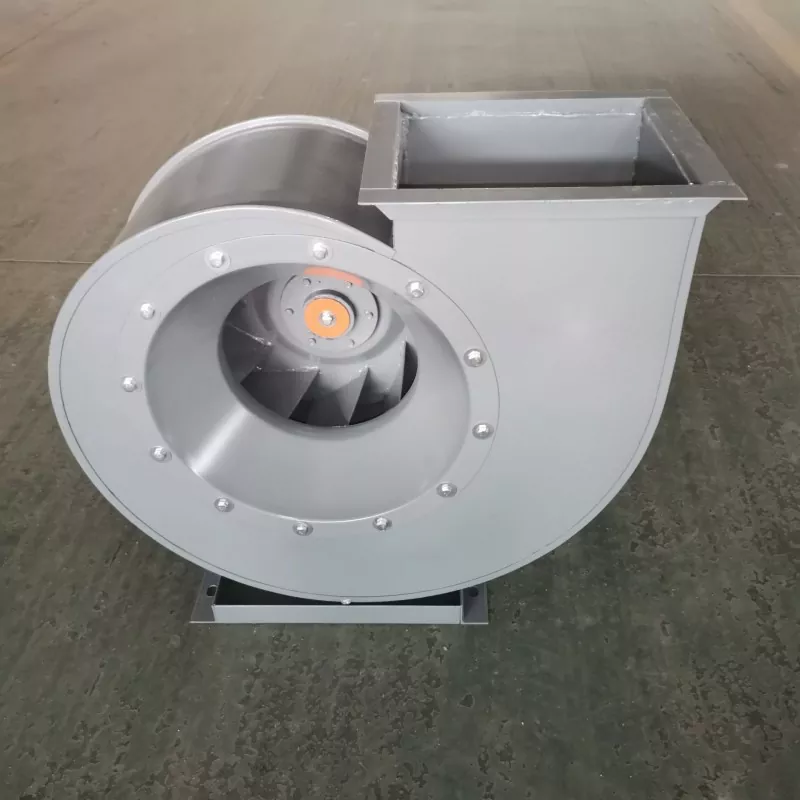

Centrbēdzes ventilators

Centrbēdzes ventilatori strādā ar gāzi ar ātrgaitas rotējošiem lāpstiņriteņiem un ievērojami palielina gāzes spiedienu, izmantojot centrbēdzes spēku gaisa apmaiņai. Tie ir piemēroti ventilācijas sistēmām, kas piegādā gāzi lielos attālumos uz norādītajām vietām.

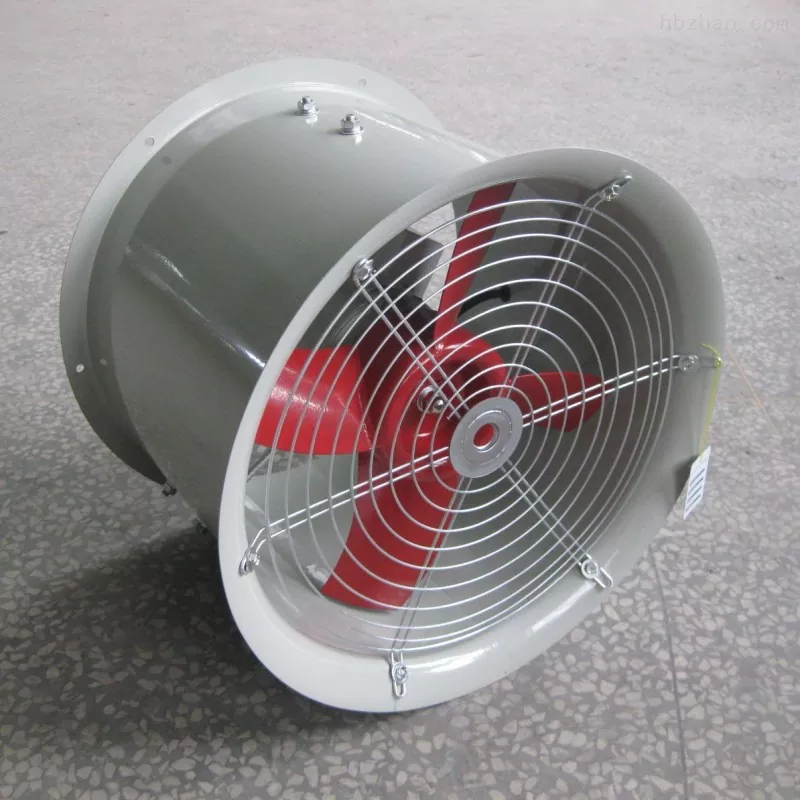

Aksiālās plūsmas ventilators

Aksiālās plūsmas ventilatori ir mehāniskas iekārtas, kurās gāze ieplūst un izplūst pa aksiālo virzienu. To galvenās priekšrocības ir liels gaisa daudzums, zems spiediens, vienkārša struktūra un elastīga uzstādīšana.

Tērauda konstrukciju darbnīcu ventilācijas sistēmu izvēle nav noteikta. Praktiskajos projektos parasti tiek pieņemts kombinēts dabiskās ventilācijas risinājums kā primārais pasākums, ko papildina mehāniskā ventilācija, kas var apmierināt ventilācijas prasības, vienlaikus efektīvi kontrolējot ekspluatācijas enerģijas patēriņu.
