Pilnīga tērauda strukturālo komponentu rokasgrāmata: sekundārie elementi un savienojuma informācija

Iepriekšējā izdevumā tika ilustrētas primāro nesošo elementu un stiprinājuma un stabilitātes elementu detaļas un izvietojuma rasējumi.tērauda konstrukcijasastāvdaļas. Šī sesija turpinās ar sekundāro un pievienoto komponentu, kā arī savienojumu un konstrukcijas piederumu ieviešanu. Tālāk ir sniegti tipisku izkārtojuma pozīciju apraksti un pilni katras tērauda ēku sastāvdaļas saraksti.

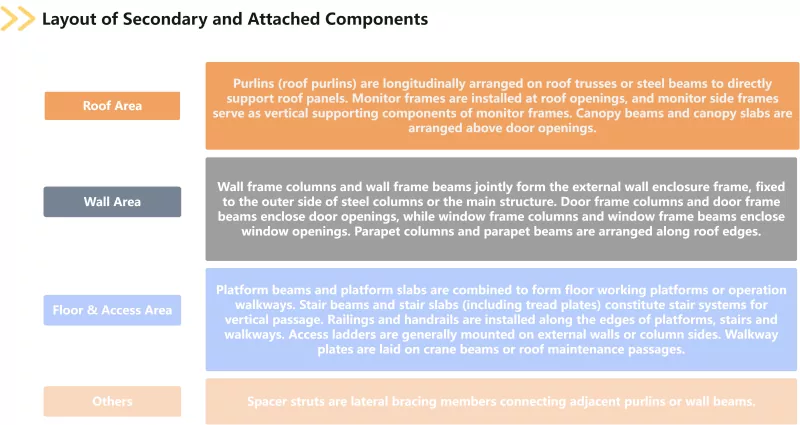

Sekundārie un pievienotie komponenti ietver čaulas, sienu rāmju kolonnas, sienu rāmju sijas, monitoru rāmjus, monitoru sānu rāmjus, kāpņu sijas, kāpņu plāksnes, platformas sijas, platformu plātnes, margas, margas, piekļuves kāpnes, gājēju celiņu plāksnes un starplikas, durvju rāmja kolonnas, durvju rāmja sijas, logu rāmju kolonnas, kārbas, logu rāmju sijas, canopylabs. kolonnas un parapeta sijas. Stiepes tiek iedalītas jumta spārnos un sienu stieņos, savukārt kāpņu plātnes nosedz protektora plāksnes. Veicot tādas ēkas funkcijas kā norobežojums, caurbraukšana, dienas apgaismojums un ventilācija, sekundārie un pievienotie komponenti nodod vēja slodzes, sniega slodzes un citas slodzes uz galveno konstrukciju. Tās ir neaizstājamas detaļas, kas nodrošina tērauda ēku integritāti un servisa funkcijas.

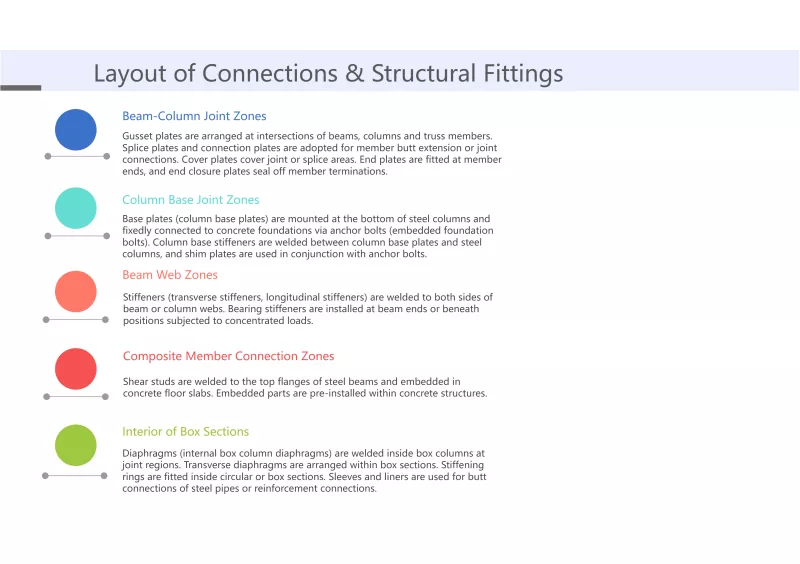

Savienojumi un konstrukcijas armatūra sastāv no ieliktņu plāksnēm, stingrām, gultņu stiprinājumiem, starpliku plāksnēm, savienojuma plāksnēm, savienojuma plāksnēm, pārseguma plāksnēm, gala noslēgplāksnēm, gala plāksnēm, pamatplāksnēm, kolonnu pamatnes stiprinājumiem, kolonnu enkura skrūvēm, augstas stiprības skrūvēm, parastām skrūvēm, cirpāmām daļām, starplikām, starplikām. gredzeni, diafragmas un šķērseniskās diafragmas. Stiprinātājus iedala šķērseniskajos un garenvirziena stingros; pamatplāksnes ietver kolonnu pamatplāksnes; kolonnu enkura skrūves ir pazīstamas arī kā iegultās pamatu skrūves; bīdes tapas sauc arī par tapas savienotājiem; diafragmas aptver iekšējās diafragmas kastes kolonnām. Kā būtiska kategorijatērauda konstrukcijakomponenti, savienojumi un konstrukcijas piederumi tieši nosaka, vai visi nesošie elementi var efektīvi darboties koordinēti un vai slodzes pārneses ceļš ir nepārtraukts un uzticams.

Līdz šim visas četras galvenās tērauda konstrukciju komponentu kategorijas, kas klasificētas pēc konstrukcijas sastāva, ir sakārtotas. Visas iepriekš minētās sastāvdaļas ir uzzīmētas uz tērauda ēku konstrukcijas rasējumiem, iekļautas spēka analīzē konstrukciju aprēķinu atskaitēs un pastāvīgi saglabātas pabeigtajās konstrukcijās. Komponentu kombinācija dažādiem projektu veidiem ir atšķirīga. Katra komponenta veida funkcionālās pozicionēšanas un izkārtojuma loģikas pareiza izpratne ir priekšnoteikums precīzu daudzuma rēķinu sastādīšanai un visaptverošu vienības cenu pamatotai noteikšanai, kā arī pamats tam, lai tērauda konstrukciju projektēšanas nolūks varētu tikt pārveidots par drošām un uzticamām fiziskām ēkām.
