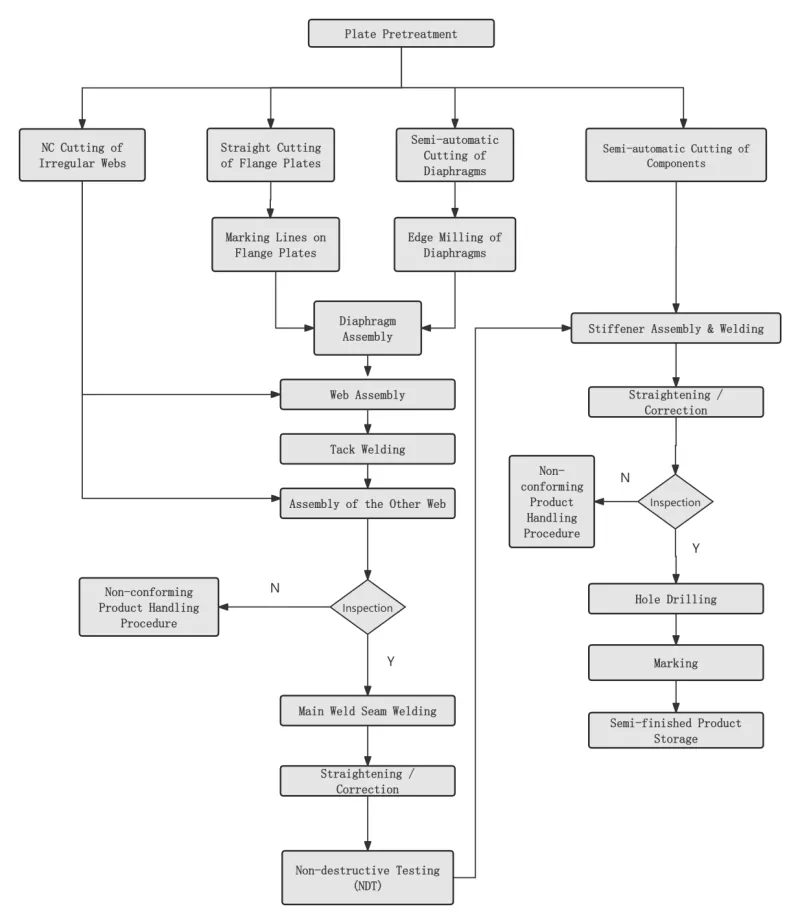

EIHE tērauda konstrukcijas kastes kolonnu apstrādes plūsma un inženierijas pielietojuma sasniegumi

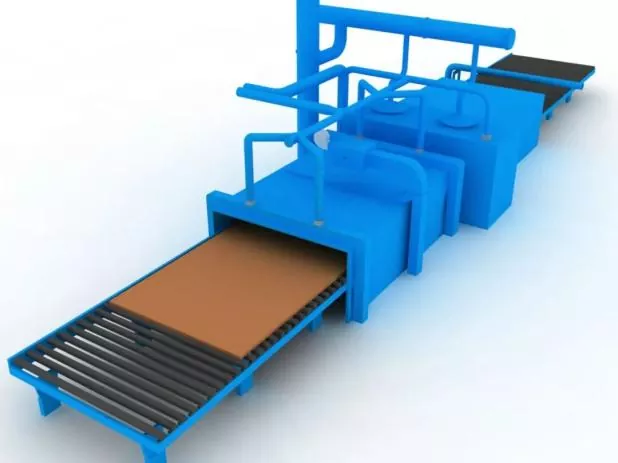

1. darbība Tērauda plāksnes virsmas pirmapstrāde

Veikts saskaņā ar konstrukcijas vai procesa prasībām pirms tērauda plākšņu noformēšanas.

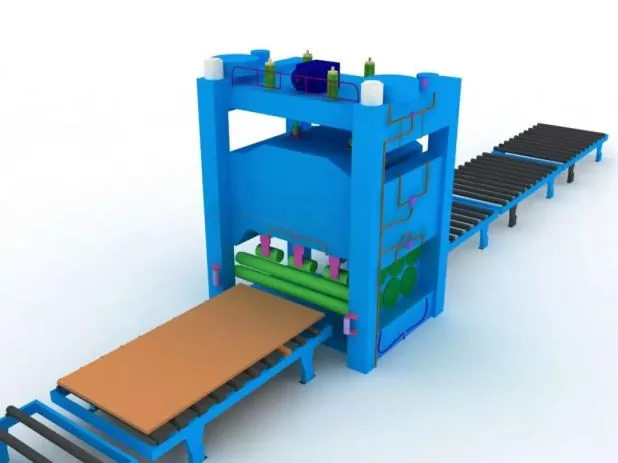

2. darbība Tērauda plāksnes iztaisnošana

Vispārējā iztaisnošana jāveic pēc tērauda plākšņu pirmapstrādes, lai nodrošinātu blankošanas precizitāti un mazinātu tērauda plāksnes iekšējo atlikušo spriegumu.

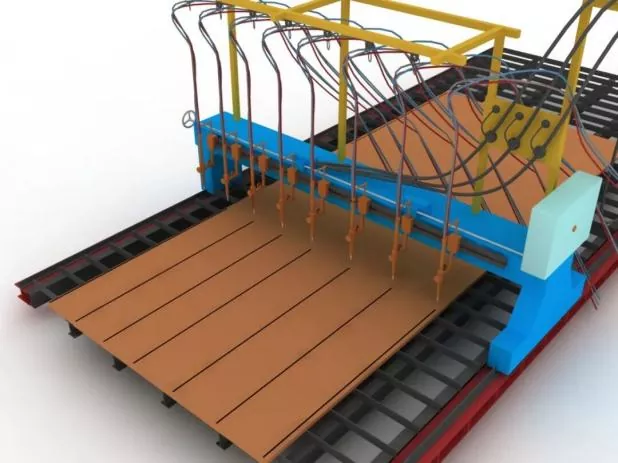

3. darbība Detaļu griešana un nolīdzināšana

Pirms griešanas noregulējiet griešanas mašīnu, apstipriniet sprauslas modeli un pārbaudiet gaisa spiediena stabilitāti.

Griešanas laikā vispirms uzsildiet tērauda plāksnes griešanas šuvi un stingri kontrolējiet griešanas ātrumu.

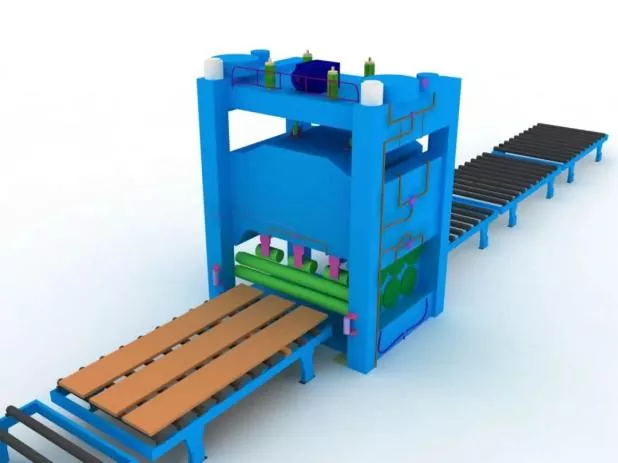

4. darbība Daļu sekundārā iztaisnošana

Veikts pēc tērauda plākšņu noformēšanas, lai nodrošinātu montāžas precizitāti un samazinātu tērauda plākšņu iekšējo atlikušo spriegumu.

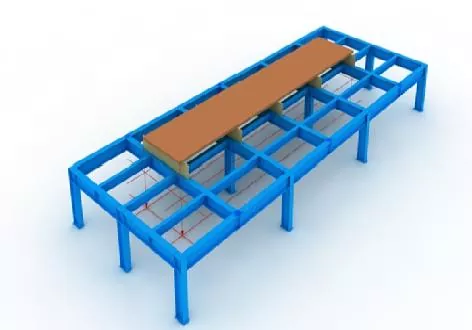

5. darbība Filmu un izkārtojuma līniju iestatīšana

Pirms montāžas vispirms ir jāuzstāda izkārtojuma līnijas un džigi.

Jig uzstādīšanas laikā ir jānodrošina augšējās atveres horizontālais līmenis, kā arī jānodrošina pietiekama stingrība un izturība.

Visas džigas un izkārtojuma līnijas var nodot ekspluatācijā tikai pēc tam, kad tās ir pārbaudījis un apstiprinājis izraudzītais personāls.

6. darbība Apakšējā paneļa pozicionēšana

Precīzi pozicionēts ar svērteni un izkārtojuma līnijām.

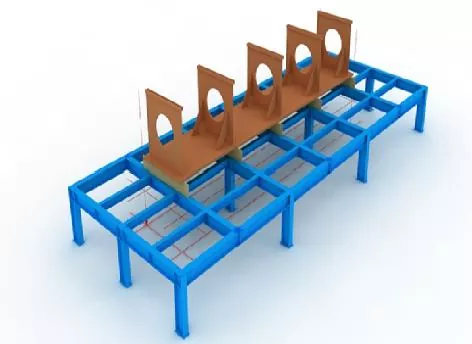

7. darbība: Diafragmas montāža

Pirms diafragmu montāžas atzīmējiet pozicionēšanas līnijas uz apakšējā paneļa un noņemiet peldošo rūsu no abām līniju pusēm ar slīpripu.

Pēc diafragmu uzstādīšanas piestipriniet tās ar līmmetināšanu.

8. darbība Tīmekļa montāža

Pēc tam, kad siets ir samontēts un kvalificēts, ar domkratu cieši pieskrūvējiet to pret diafragmu un pēc tam piestipriniet ar spraudmetināšanu.

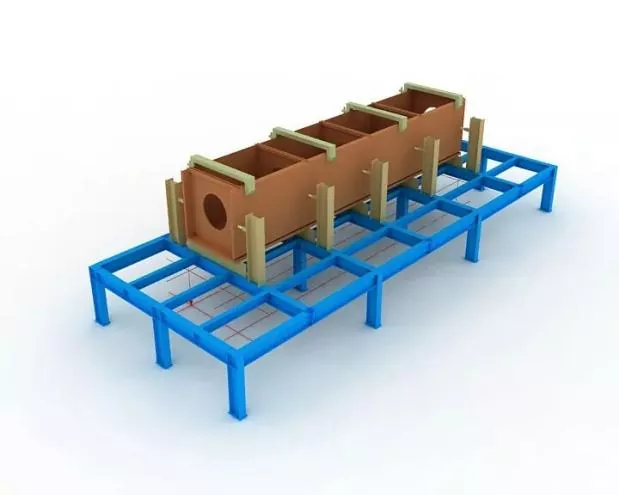

9. darbība Augšējā paneļa montāža

Pabeigt precīzu augšējā paneļa pozicionēšanu ar svērteni, pēc tam nofiksējiet ar stiegrojuma metināšanu.

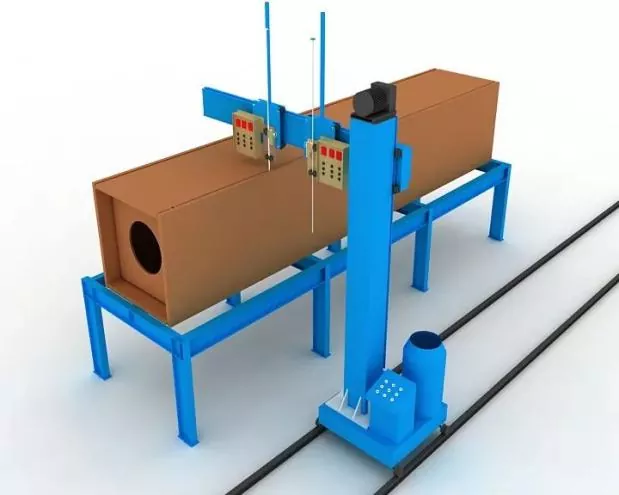

10. darbība Membrānas elektroslāņa metināšana

Diafragmām tiek izmantota vienpusēja elektrosdeķu metināšana.

Elektrosārņu metināšanas atveru augšējās un apakšējās atveres metināšanas laikā uzstāda vara uzmavas loka iedarbināšanai un dzēšanai.

Visā metināšanas procesā stingri jākontrolē metināšanas strāva un spriegums, kā arī jāpievērš uzmanība elektroizdedžu metināšanas zonas krāsas maiņai uz tīkla.

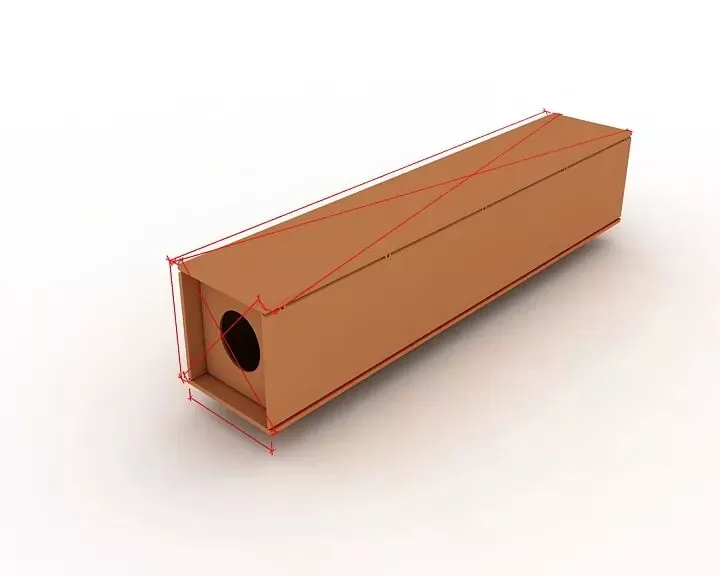

11. darbība Vispārējā pārbaude

Pārbaudes laikā koncentrējieties uz pārbaudi, vai detaļas garums, diagonāles izmēri un gala sekcijas izmēri atbilst konstrukcijas un specifikācijas prasībām, un izlabojiet visas daļas, kas neatbilst pielaidēm.

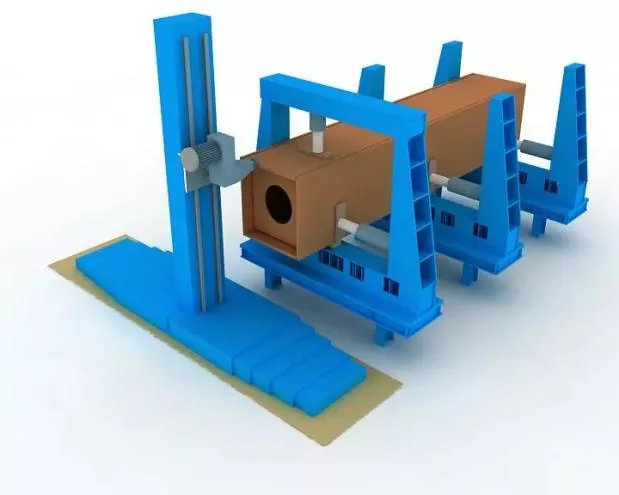

12. darbība Frēzēšanas beigas

Pēc montāžas un metināšanas nofrēzējiet gala virsmu.

Nodrošiniet elementu līdzenumu un paralēlismu starp gala virsmu un frēzi.

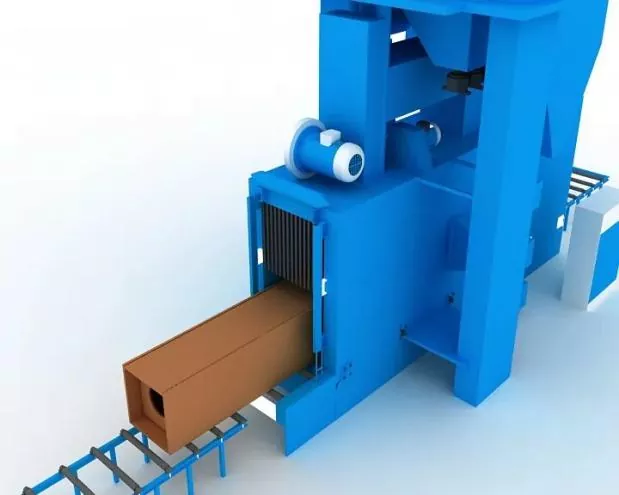

13. darbība Smilšu strūkla un rūsas noņemšana

Pilnīga rūsas noņemšana ar smilšu strūklu pēc vajadzības pēc metināšanas, pēc tam pārnes uz pārklājuma konstrukciju.

Montāžas precizitāte

Montāžas laikā:

● Lai kontrolētu metināšanas deformāciju, ir jāizmanto atbilstoši ierobežojumi.

● Metināšanas saraušanās pielaides un saprātīga apgrieztā deformācija ir jārezervē, lai kontrolētu komponentu izmērus un nodrošinātu pareizu formu.

Metināto savienojumu izgatavošanas un montāžas pieļaujamajām novirzēm, kā arī konstrukcijas elementu izmēru pielaidēm jāatbilst Tērauda konstrukciju būvniecības kvalitātes akceptēšanas kodeksa (GB 50205) prasībām.

Montāžas pozicionēšanas metināšana

To īsteno ar pusautomātisko cieto stiepļu gāzes loka metināšanu (GMAW).

Metinātājs

Metinātājiem, kas nodarbojas ar montāžas vītņu metināšanu, ir jābūt atbilstošiem Būvtērauda konstrukciju metināšanas tehniskajā specifikācijā (JGJ81) noteiktajiem kvalifikācijas sertifikātiem.

Līmmetināto šuvju atrašanās vieta

Līmmetināto šuvju novietojums: vītņotajām šuvēm jāizvairās no formālo metinājumu sākuma un beigām, un tās nedrīkst novietot uz stūriem, malām, galiem un citām kritiskām vietām, kurās var rasties konstrukcijas izturība un ražošanas defekti.

T-veida savienojumiem piemetināšana: jāveic simetriski abās pusēs; tikmēr, cik vien iespējams, jāizvairās no metināšanas rievas iekšpusē.

Metināšanai ar pilnu caurduršanas rievu: rievai ir jāveic rievas metināšana, lai veiktu atpakaļgravēšanu, piemēram, pretgrauzšanu.

Metināšanas pamatplākšņu, kā arī uzbraukšanas un notecēšanas plākšņu montāžas un metināšanas vietām jāatbilst attiecīgajiem standartiem.

Metināšanas materiāli

Metināšanas materiāliem, ko izmanto montāžai un metināšanai, jāatbilst formālajai metināšanai, t.i., jāizmanto tie paši metināšanas materiāli, kas tiek izmantoti oficiālajā metināšanā.

Montāžas metināšanai starp augstas stiprības tēraudu un zemas stiprības tēraudu, metināšanas materiāli jāizvēlas atbilstoši zemas stiprības tērauda markai.
