Cik daudz jūs zināt par šīm tērauda konstrukciju formām?

Kā mēs apskatījām četras galvenās pamatsistēmastērauda konstrukcijanozare pēdējo reizi, EHSS turpinās jūs, lai izpētītu tērauda konstrukcijas šajā izdevumā. Mūsdienu ēkās, pieaugot konstrukciju sarežģītībai un nestspējas prasībām, plaši tiek izmantotas tādas konstrukcijas formas kā režģa apvalki, piekares troses, siju stieņu konstrukcijas un ar betonu pildītas tērauda caurules. Visi šajā numurā izklāstītie tērauda konstrukciju veidi parasti tiek izmantoti inženierzinātnēs ar nobriedušām tehniskajām sistēmām un atbilstošiem atbalsta standartiem, dominējot attiecīgajās segmentētajās jomās.

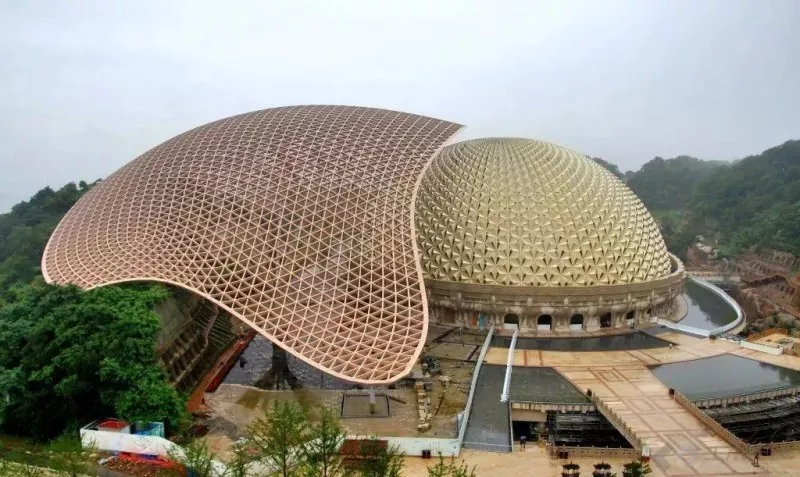

Režģa čaumalu struktūra, kā norāda nosaukums, ir izliekta režģa struktūra, kas atgādina olu čaumalu. Tās galvenā iezīme ir spēja veidot liela laiduma izliektas formas, piemēram, kupolus un arkas. Ar elegantu izskatu un efektīvu spēka noturību, to plaši izmanto lielās sporta zālēs, izstāžu centros, planetārijos un botāniskajās siltumnīcās.

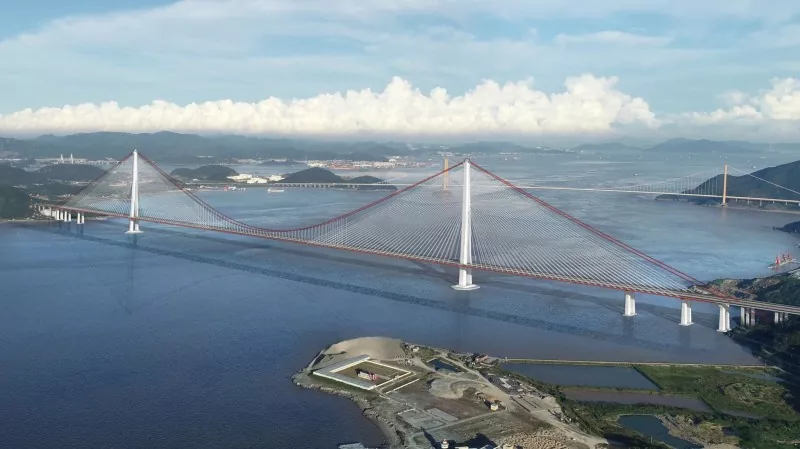

Piekares konstrukcijās kā galvenās sastāvdaļas tiek izmantoti augstas stiprības tērauda kabeļi un tiek realizēti lieli laidumi, izmantojot kabeļu stiepes īpašības. Tiem ir īpaši liela stiepes jauda, ​​viegls pašsvars un zems tērauda patēriņš, un tos galvenokārt izmanto piekares tiltiem, lieliem stadioniem, lidostu termināļiem un citiem projektiem.

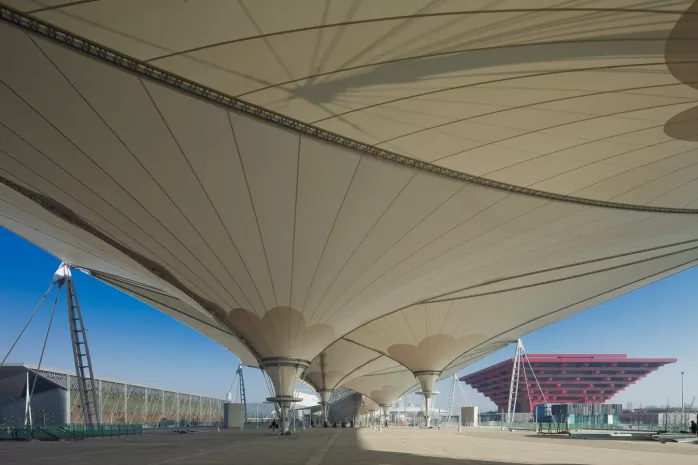

Kabeļu-membrānas struktūra ir visizplatītākais un plaši izmantotais veids starp visām membrānas konstrukcijām, kas sastāv no membrānas materiāliem kopā ar tērauda sastāvdaļām vai tērauda karkasiem. Membrānas audumi parasti ir pārklāti ar PTFE vai PVC. Tam ir viegls svars, augsta izturība un liela elastība, veidojot sarežģītas brīvas formas izliektas virsmas, to parasti izmanto nojumēm, ainavu instalācijām, maksas iekasēšanas stacijām un piepūšamām vietām.

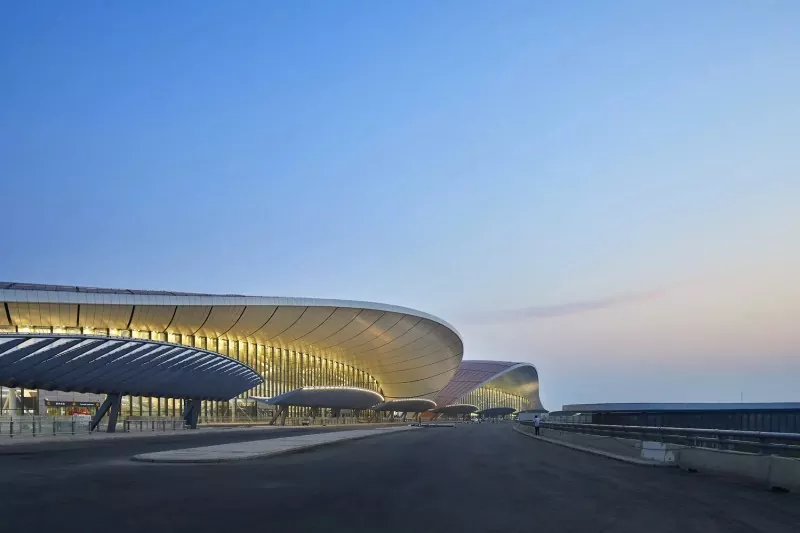

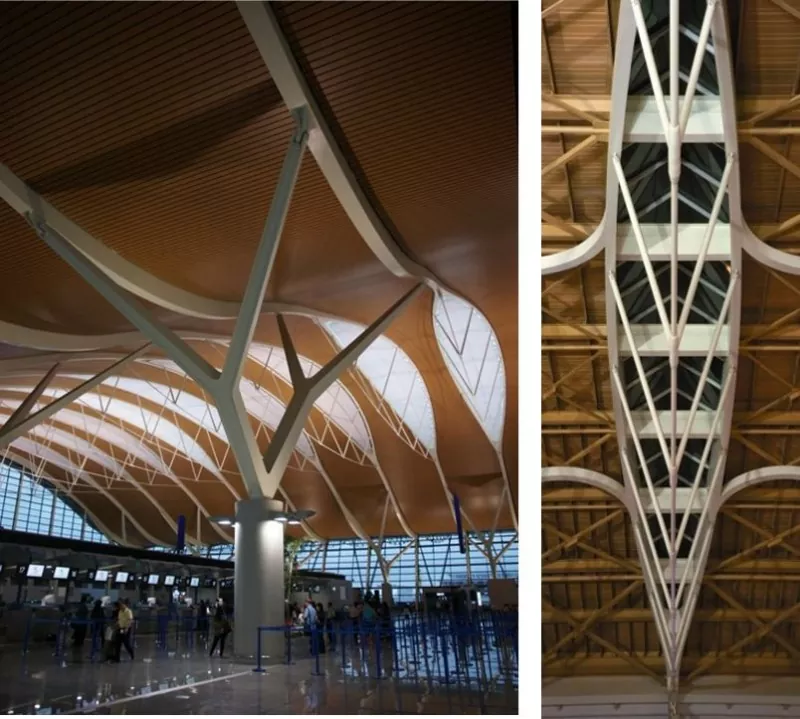

Stīgu atbalstīta konstrukcija sastāv no stingrām augšējām hornām un elastīgiem apakšējiem tērauda kabeļiem, kas savienoti ar statņiem, kur cietās augšējās hordas pārsvarā ir tērauda sijas vai kopnes, tāpēc to var interpretēt arī kā konstrukciju, kas veidojas, savienojot tērauda sijas vai kopnes ar tērauda trosēm caur statņiem. Siju virkņu struktūra ir visizplatītākā un tipiskākā šīs strukturālās sistēmas forma, kuras augšējos komponentos ir masīvas tērauda sijas. Pateicoties pašlīdzsvaram un lieliskai stiepes kapacitātei, ar virknēm atbalstītās konstrukcijas galvenokārt tiek izmantotas liela laiduma jumtiem un lidostu termināļiem.

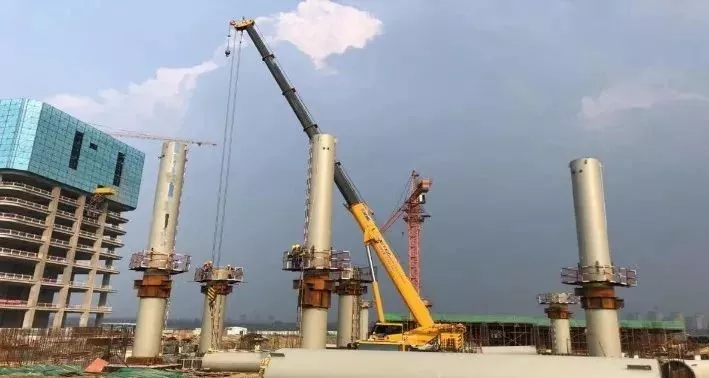

Ar betonu pildītas tērauda caurules konstrukcija attiecas uz konstrukciju ar betonu, kas iepildīts tērauda caurulēs, lai ievērojami uzlabotu nestspēju un elastību. Tam ir augsta nestspēja un labvēlīga elastība, un to galvenokārt izmanto kā kompresijas elementus īpaši daudzstāvu ēku kolonnās, arku tiltos un liela laiduma konstrukcijās.

Iepriekšējā numurā minētie portāla rāmji, tērauda karkasi, tērauda kopnes un režģa konstrukcijas lepojas ar lielāko tirgus apjomu un universālākajiem pielietojuma scenārijiem, kas kalpo kā labākā izvēle mazām un vidējām rūpnīcām, augstceltnēm un parastajiem liela laiduma jumtiem. Turpretim režģveida korpusi, piekares konstrukcijas, kabeļu-membrānu konstrukcijas, siju virkņu konstrukcijas un ar betonu pildītas tērauda cauruļu konstrukcijas ir specializētas apakšsistēmas, kas pielāgotas scenārijiem, kas saistīti ar īpašiem laidumiem, īpaši augstceltnēm, viegliem korpusiem un saliktiem spriedzes apstākļiem, un tās ir arī mūsdienu un populārās tērauda konstrukciju sistēmas.

Visitērauda konstrukciju sistēmasabās daļās ietvertajām priekšrocībām ir atšķirīgas priekšrocības un tās papildina viena otru, kopā veidojot pilnu tehnisko spektru pašreizējai tērauda konstrukciju inženierijai. Konkrēti, tērauda karkasa konstrukcija veido pamatu stiprinājuma tērauda rāmja konstrukcijai; gan režģa apvalki, gan kosmosa režģi ietilpst telpisko režģu struktūru kategorijā kā paralēlas formas; balstiekārtas, kabeļu-membrānu un auklu nestās konstrukcijas var kombinēt ar kopnēm un režģiem, veidojot liela laiduma sistēmas; auksti formētas plānsienu tērauda konstrukcijas galvenokārt tiek izmantotas vieglo tērauda konstrukciju sistēmās; un ar betonu pildītās tērauda cauruļu konstrukcijas pieder pie tērauda-betona kompozītmateriālu nesošajām sistēmām.

Izvēloties konstrukciju tipus praktiskiem projektiem, jāveic visaptveroša izvērtēšana, pamatojoties uz ēkas funkcijām, laiduma apstākļiem, ekonomiskajiem rādītājiem un būvniecības grafika prasībām, lai noteiktu optimālo risinājumu. Sekojiet līdzi informācijaiEHSSoficiālie kanāli profesionālākiem tērauda konstrukciju tehniskajiem atjauninājumiem. Ar 21 gadu veltījumu tērauda konstrukciju ražošanai un uzstādīšanai mēs nodrošinām pilna procesa tehnisko atbalstu jūsu projektiem ar stabilām profesionālajām iespējām.
