Portāla karkasa stacijas tērauda konstrukcija

Portal Frame Station Steel Construction ir tērauda konstrukcijas stacijas ēka, kas izmanto portāla rāmjus kā galveno nesošo konstrukciju un galvenokārt apkalpo mazas un vidējas transporta stacijas. EIHE Steel Structure (EHSS) ir apņēmusies izstrādāt augstas kvalitātes tērauda konstrukcijas produktus. Ar plašu projektu pieredzi sabiedrisko ēku jomā mēs esam izcils tērauda konstrukciju piegādātājs transporta nozarei.

Nosūtīt pieprasījumu

Produkta apraksts

Portāla karkasa stacijas tērauda konstrukcija ir dzelzceļa tranzīta staciju būvniecības risinājums, kas izmanto cieto tīmekļa portāla stingru karkasu sistēmu kā galveno nesošo karkasu.

Šis izstrādājums, kas izveidots no stingriem savienojumiem starp tērauda kolonnām un jumta tērauda sijām, lai izveidotu portāla formas rāmjus, nodrošina liela laiduma vietas bez kolonnām, nodrošinot arhitektoniskas priekšrocības, ko sniedz plašas ailes, liels brīvais augstums un ātra staciju ēku konstrukcija.

Tikmēr mūsu produktiem ir galvenās stiprās puses, tostarp izcila konstrukcijas veiktspēja, augsta ekonomiskā efektivitāte un videi draudzīgums, kas labi atbilst mazo un vidējo staciju ēku prasībām un interesēm.

Salīdzinot ar tradicionālajām betona konstrukcijām, mūsu rūpnīcas ražotā Portal Frame Station tērauda konstrukcija lepojas ar ievērojamām priekšrocībām daudzos aspektos attiecībā uz dzelzceļa tranzīta ēkām.

Salīdzinājuma vienums	Portāla karkasa tērauda konstrukcija	Dzelzsbetona konstrukcija
Strukturālais pašsvars	Gaisma	Smags
Būvniecības periods	Īss	Garš
Industrializācijas līmenis	Augsts	Zems
Kolonnu režģa izkārtojums	Elastīgs	Ierobežots
Visaptverošs ekonomiskais labums	Augsts	Vidēji
Seismiskā veiktspēja	Lieliski	Vidēji

Portāla stingrā rāmja konstrukcijas sistēmai ir vairākas klasifikācijas, starp kurām cietā tīkla portāla cietais rāmis ir vispiemērotākais veids mūsu portāla rāmja stacijas tērauda konstrukcijas izstrādājumam. Tikmēr mēs varam jums pielāgot arī cita veida konstrukcijas produktus.

Strukturālais tips	Strfunkcionālās īpašības	Lietojumprogrammu scenāriji
Ciets tīmekļa portāla stingrs rāmis	Metināts H-tērauds / karsti velmēts H-tērauds, stingri siju-kolonnu savienojumi	Standarta stacijas, nojumes, transportlīdzekļu noliktavas
Gofrēts interneta portāla stingrs rāmis	H-tērauds ar gofrētām sloksnēm, kas aizstāj plakanos audumus	Liela apjoma projekti, materiālu taupīšanas prasības
Režģa portāla stingrs rāmis	Kopņu tipa sijas un kolonnas ar augstu spēka nestspējas efektivitāti	Īpaši liela laiduma un lielas slodzes scenāriji
Vairāku laidumu portāla cietais rāmis	Nepārtraukts 2-3 laidumu izkārtojums, bez celtņiem	Daudzsliežu transportlīdzekļu noliktavas

Turklāt mūsu Portal Frame Station tērauda konstrukcijas izstrādājumam ir plašs galveno pielietojuma scenāriju klāsts, kas galvenokārt aptver:

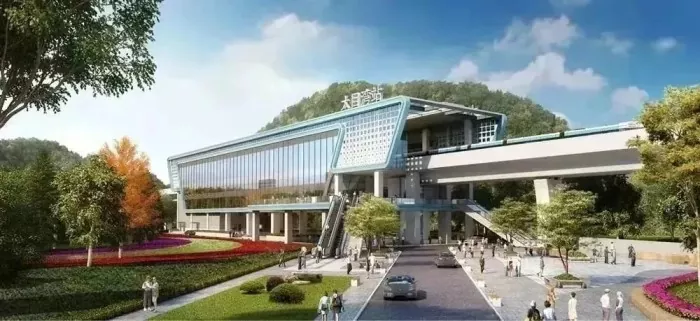

▷ Paaugstināta stacijas ēka

▷ Platformas nojume bez kolonnām

▷ Vilcienu novietne un ritošā sastāva pagalma apskates depo

▷ Ritošā sastāva pagalma apkopes depo

▷ Metro stāvvietas pagalms

Mūsu portāla karkasa stacijas tērauda konstrukcijas produkts galvenokārt sastāv no trim galvenajām daļām: galvenajiem stingriem rāmjiem, sekundārajām konstrukcijām un norobežojumu sistēmām. Tās galvenās sastāvdaļas ietver:

Galvenais cietais rāmis
Tērauda kolonna	Vertikālā nestspēja un sānu spēka pretestība
Jumta tērauda sija	Nest jumta slodzes, stingri savienotas ar kolonnām
Haunch	Nostipriniet locītavas un uzlabojiet lieces nestspēju
Sekundārā struktūra
Purlins	Atbalstiet jumta paneļus un ierobežojošo siju atlokus
Sienas sija	Atbalsta sienas paneļi
Starpkolonnu stiprināšana	Nodrošiniet garenisko stingrību un pārnesiet horizontālos spēkus
Korpusu sistēma
Jumta panelis	Hidroizolācija, siltumizolācija un apdare
Sienas panelis	Korpuss un siltumizolācija

Projekta pieredze

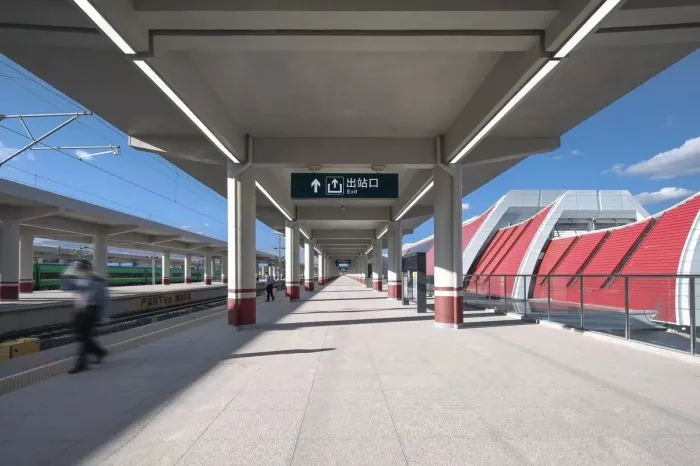

Rušannanas dzelzceļa stacija atrodas Rašaņas pilsētā, Šaņdunas provincē, Ķīnāstacijas projektsveic EHSS. Projekta kopējā būvniecības platība ir 10 000 kvadrātmetru ar tērauda patēriņu 1358 tonnas. Platformas nojumes izmanto portāla rāmja struktūru, kas ir viens no mūsu portāla rāmju stacijas tērauda konstrukcijas produktu tipiskajiem lietojumiem.

Portal Frame Station Steel Construction

Sazinieties ar mums

Tehniskās specifikācijas

Mūsu rūpnīcā tiek izmantots auksti formēts plānsienu tērauds lokiem un sienu sijām, profilētas metāla loksnes jumtiem un sienām, kā arī pareizi sakārtoti stiprinājumi, lai izveidotu vieglu ēkas konstrukciju sistēmu, proti, portāla cieto karkasa konstrukciju. Tam ir noteiktas priekšrocības salīdzinājumā ar citām tērauda konstrukciju sistēmām.

Produkta parametri

Produkts	Portāla karkasa stacijas tērauda konstrukcija
Tērauda pakāpe	Q235B / Q355B
Savienojuma veids	Skrūves metinātas / pieskrūvētas
Spin	12-36 m
Kolonnu atstarpe	6/7,5/9 m
Eave Augstums	6-12 m / 8-15 m
Jumta slīpums	1:15
Seismiskā pretestība	8. klase
Ugunsizturība	II pakāpe
Kalpošanas laiks	50 gadi

Strukturālais salīdzinājums

Mūsu portāla rāmju stacijas tērauda konstrukcijā tiek izmantoti portāla rāmji, salīdzinot ar citām tērauda konstrukciju sistēmām.

Salīdzināšanas dimensija	Portāla stingrs rāmis	Tērauda kosmosa kopne	Tērauda kopne	Tērauda rāmis
Strukturālā forma	Cieta sloksnes sijas un kolonnas stingrs savienojums	Savienojumos savienoti telpiskie elementi	Plaknes / kosmosa kopne	Siju-kolonnu rāmis
Laipnes jauda	12-36 m	30-100 m+	18-50 m	9-18 m uz stāvu
Tērauda patēriņš	25-40 kg/m²	40-80 kg/m²	35-60 kg/m²	35-55 kg/m²
Būvniecības ātrums	Ātri	Mērens	Mērens	Ātri
Piemērojamais augstums	Vienstāva	Vienstāva ar lielu laidumu	Vienstāva / daudzstāvu	Daudzstāvu
Stacijas pieteikums	Platformu nojumes, ritošā sastāva noliktavas	Stacijas ēku jumti	Liela laiduma stacijas ēkas	Staciju ēku galvenā struktūra

Rezumējot, mūsu izlaistais Portal Frame Station tērauda konstrukcijas produkts ir piemērots maziem un vidējiem staciju objektiem, un tam ir unikālas priekšrocības lietojuma, veiktspējas un izmaksu ziņā.

FAQ

Q1: Kāds ir tērauda konstrukciju izstrādājumu būvniecības periods?

Mūsu portāla rāmja tērauda konstrukcija izmanto rūpnīcas rūpnīcas un montāžas modeli, kas var ievērojami saīsināt būvniecības periodu līdz 2–3 mēnešiem.

Q2: Kā jūs rīkojaties pret koroziju un ugunsdrošību saviem produktiem?

Mūsu izstrādājumos pretkorozijas apstrādei tiek izmantota krāsošana (ar cinku bagāta epoksīda grunts + epoksīda vizlas dzelzs starpkārta + poliuretāna virskārta) vai karstā cinkošana, bet ugunsdrošības apstrādei tiek izmantoti ugunsdroši pārklājumi vai ugunsdrošu plākšņu apšuvums.

Q3: Kā izvēlēties starp portāla rāmjiem un tērauda režģa konstrukcijām?

Praktiskos projektos parasti tiek izmantota portāla rāmju un režģa struktūru kombinācija; citas iespējas tiek noteiktas, pamatojoties uz dažādām prasībām un pielietojuma scenārijiem.

Scenārijs	Ieteikums	Priekšrocības
Platformas nojumes, Depo noliktavas	Portāla rāmis	Izmaksu izdevīga, ātra būvniecība
Staciju ēku halles garo laidumu jumti	Tērauda režģa struktūra	Universālas formas, kas spēj nodrošināt lielākus laidumus

Q4: Kāds ir aptuvenais Portal Frame Station tērauda konstrukciju patēriņš?

Produkta tērauda patēriņu galvenokārt ietekmē laidums, kolonnu atstatums un slodzes, kuras nosaka saskaņā ar īpašām prasībām. Atsauces dati ir šādi:

Scenārijs	Tērauda patēriņš
Platformu nojumes, mazo transportlīdzekļu noliktavas	25-35 kg/m²
Tehniskās apkopes darbnīcas, lieli transportlīdzekļu noliktavas	35-50 kg/m²

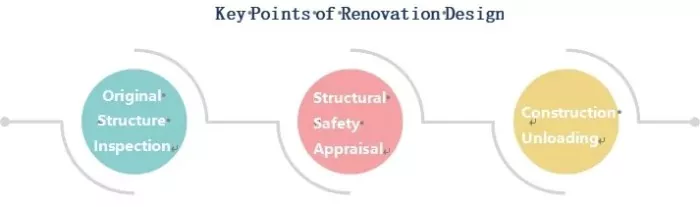

Q5: Vai var veikt renovāciju?

Portāla karkasa konstrukcijām ir raksturīga augsta elastība renovācijai, ļaujot pievienot starpstāvus, piekārtas aprīkojuma slodzes, pagarinātus laidumus un palielināt garumus.

Portal Frame Station Steel Construction
